Стойки и контроллеры ЧПУ
Системные платы Fanuc, Siemens Sinumerik, Mitsubishi, Heidenhain, NC-CPU и платы управления станком.
B2B · ЧПУ и сервоприводы · Москва и МО
Ремонт плат ЧПУ, контроллеров и сервоприводов
Стойки Fanuc, Siemens Sinumerik, Mitsubishi и Heidenhain, сервоприводы, энкодеры и платы PLC. Стендовая диагностика, восстановление параметров и прошивки, КП и документы.
Оценка по коду ошибкиСохраняем параметрыКП до ремонтаСчет, акт, ЭДО
Диагностика стойки ЧПУ
Вывод инженера
ремонт платы возможен, замена стойки не нужнаПараметры и прошивка сохраняются, КП и сроки — до старта.0 ₽оценка по фото и коду ошибки
3–7 днейтиповой ремонт узла ЧПУ
до 12 месгарантия в документах
ЭДОсчет, акт, договор
Не просто мастерская
Ремонт ЧПУ, который понятен механику и бухгалтерии
Когда встаёт ЧПУ-станок, важна не только пайка. Нужно понять, где именно отказ — в стойке, приводе, энкодере или питании логики, — сохранить параметры станка и оформить документы.
- ищем причину по коду аларма, а не меняем стойку наугад;
- сохраняем параметры осей, компенсации и прошивку;
- после ремонта даём акт, гарантию и рекомендации.
Что чиним
Узлы системы ЧПУ, по которым есть смысл прислать заявку
В системе ЧПУ отказ редко означает «умерла вся стойка». Чаще это силовой ключ привода, драйвер затвора, энкодер, питание логики, севшая SRAM или коммуникационный канал. Мы диагностируем конкретный узел и честно говорим, что выгоднее: ремонт платы, ремонт привода или замена стойки.
Сервоприводы и сервоусилители
Силовая часть приводов осей, IGBT-модули, драйверы затворов, цепи защиты от перегрузки и КЗ.
Энкодеры и платы обратной связи
Абсолютные и инкрементальные энкодеры, резольверы, платы счета импульсов и каналы обратной связи.
Модули питания логики
Блоки питания стойки и логики, дежурные напряжения, цепи +5/+15/+24 В, просадки и пульсации.
Коммуникационные интерфейсы
PROFIBUS, EtherCAT, RS-485, оптоволоконные шины FSSB/SERCOS, потеря связи с приводом и I/O.
Платы PLC и I/O-модули
Контроллеры логики станка, дискретные и аналоговые модули ввода-вывода, релейные выходы.
HMI и панели оператора
Панели управления, MDI-клавиатуры, дисплеи стойки, инверторы подсветки, тачскрин и питание панели.
Прошивки и параметры
Восстановление параметров SRAM/CMOS, бэкап и заливка прошивки, перенос настроек на исправную плату.
Симптомы
С какими неисправностями ЧПУ стоит обращаться
Формулировки ниже совпадают с тем, как отказ обычно описывают наладчики и главные механики на стороне предприятия.
станок не выходит в ноль (референс), ошибка оси или сбой при базировании
сервопривод уходит в аварию (alarm), не держит ось или выбивает по перегрузке
пропала связь с приводом или энкодером, ошибка обратной связи позиции
не сохраняются параметры после выключения — села SRAM-батарейка стойки
ошибка на стойке Fanuc, Siemens или Mitsubishi с кодом аларма на экране
не стартует логика PLC, не отрабатывают входы-выходы, станок не готов к работе
Процесс
Диагностика стойки, КП и ремонт без сюрпризов
Ремонт ЧПУ нельзя вести как бытовую заявку. Нужны понятные этапы, сохранность параметров станка, согласование стоимости до старта и документы после выдачи оборудования.
Получить КППриём и вводные
Присылаете модель стойки, код ошибки на экране, фото платы и описание момента отказа.
Первичная оценка
Инженер по коду аларма и фото говорит вероятную причину, риски и есть ли смысл везти узел.

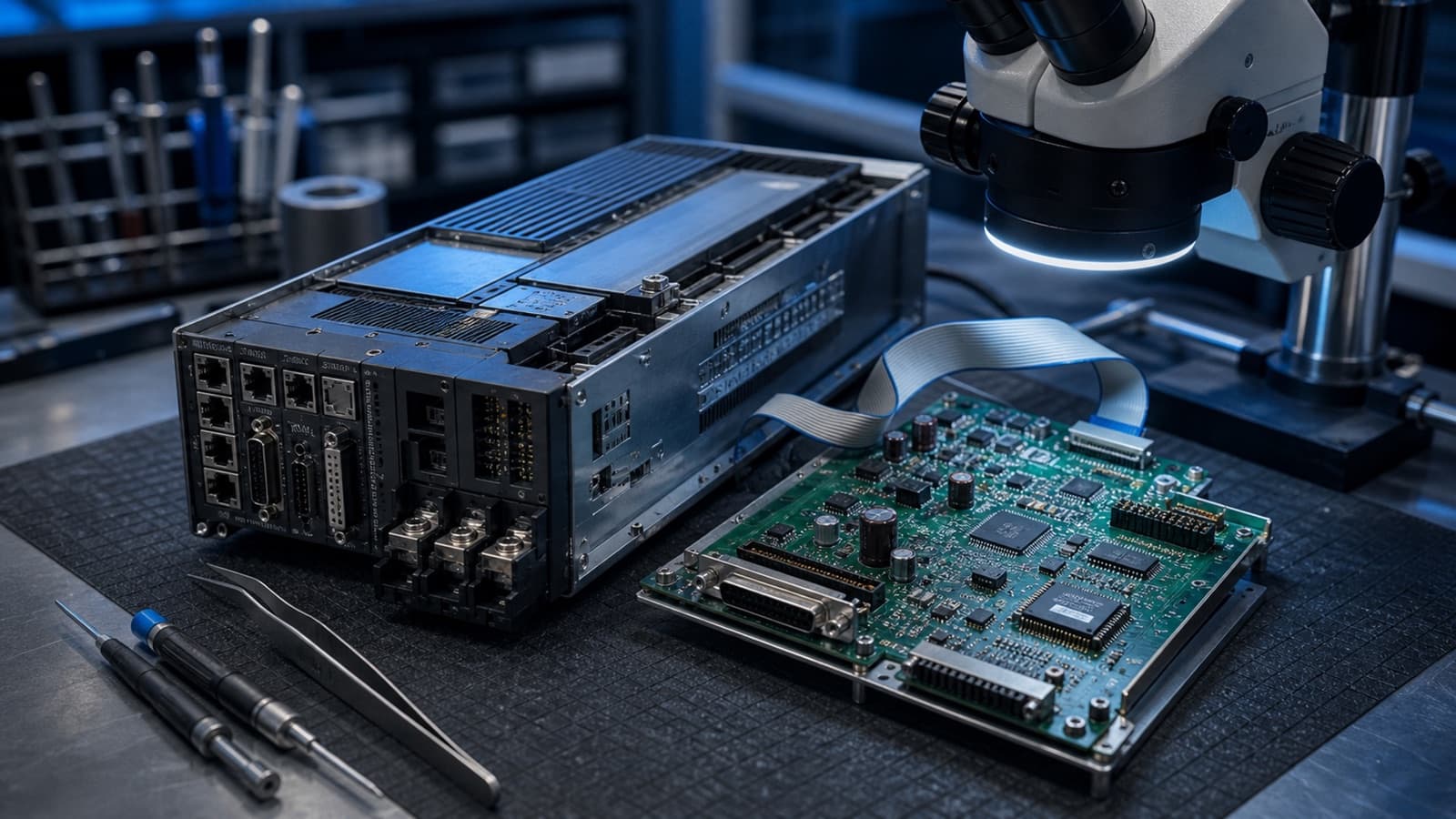

Стендовая диагностика
Проверяем силовую часть привода, энкодер и каналы обратной связи, питание и дежурные напряжения логики.
КП и согласование
Фиксируем список работ, сроки, стоимость, сохранность параметров и гарантию до начала ремонта.
Ремонт и параметры
Компонентный ремонт платы, восстановление параметров SRAM и прошивки, перенос настроек станка.
Прогон и акт
Прогоняем узел под нагрузкой, проверяем оси и связь, передаём акт, гарантию и рекомендации.
Как это устроено
Как устроена система ЧПУ и где она ломается
Понимание цепочки управления помогает заранее локализовать отказ и не платить за замену исправных узлов.
Система ЧПУ — это последовательная цепочка из четырёх звеньев, и каждое имеет собственный набор типовых отказов. Первое звено — стойка ЧПУ (контроллер): NC-CPU, графическая плата, MDI-панель и модуль питания логики. Здесь отказывают блоки питания стойки (просадка дежурных +5 и +24 В), графические каналы и память параметров. У Fanuc это серии 0i, 16i/18i/21i, 30i/31i; у Siemens — Sinumerik 802D, 810D, 840D и 840D sl; у Mitsubishi — серии Meldas и M70/M80. Стойка формирует команду на движение и через шину (FSSB у Fanuc, DRIVE-CLiQ у Siemens) передаёт её дальше.
Второе звено — привод оси: сервоусилитель или драйвер, преобразующий команду в силовой ток на двигатель. Это самая нагруженная часть: здесь горят IGBT-модули и силовые ключи, пробиваются драйверы затворов, выходят из строя цепи защиты от перегрузки и короткого замыкания, вздуваются конденсаторы звена постоянного тока. Привод обычно и уходит в аларм первым — SV-ошибки у Fanuc, ошибки оси у Siemens. Третье звено — сам серводвигатель (обмотки, изоляция, подшипники), и четвёртое — энкодер обратной связи на его валу. Энкодер сообщает стойке реальное положение оси; при отказе энкодера, обрыве кабеля обратной связи или сбое платы счёта импульсов станок теряет позицию, не выходит в ноль и выдаёт ошибку обратной связи. Большинство отказов приходится именно на привод и энкодер, а не на саму стойку — поэтому компонентная диагностика по звеньям почти всегда дешевле замены всего узла целиком.
Экономика простоя
Ремонт платы против замены стойки
Решение «ремонтировать или менять» почти всегда сводится к двум цифрам: стоимости простоя и сроку поставки новой стойки.
Новая стойка ЧПУ — это не запчасть со склада. Системная плата Fanuc или Siemens Sinumerik стоит от 200 до 800 тыс. рублей в зависимости от серии и комплектации, а срок поставки в текущих условиях — от 3 до 6 месяцев: оригинал идёт под заказ, требует привязки к конкретному станку и нередко сопровождается параметризацией у интегратора. Всё это время станок стоит, а вместе с ним стоит участок: на ЧПУ-станках обычно держат ключевые операции, и обойти их нечем.
Теперь вторая цифра. Час простоя ЧПУ-станка обходится предприятию в 5–50 тыс. рублей — сюда входят недовыпущенная продукция, простаивающий оператор, срыв сроков по заказам и штрафы. Даже по нижней границе неделя простоя в ожидании новой стойки — это сотни тысяч рублей чистых потерь, не считая стоимости самой платы. На этом фоне компонентный ремонт выглядит иначе: восстановление платы ЧПУ или сервопривода обходится в 15–60 тыс. рублей и занимает 3–7 дней. То есть ремонт почти всегда дешевле одной только новой стойки и в десятки раз быстрее её поставки. Замена оправдана лишь в редких случаях — когда плата физически разрушена, залита или восстановление не даёт гарантии ресурса. Поэтому наш первый шаг — не продать ремонт, а честно посчитать обе цифры и зафиксировать вывод в КП до начала работ.
Данные станка
Сохранение параметров и прошивки
Восстановить плату мало — станок должен помнить, кто он. За это отвечают параметры и прошивка, и их легко потерять.
В стойке ЧПУ хранятся параметры, без которых станок не работает: настройки осей, шаги ШВП и редукторов, компенсации люфтов и винтов, PLC-программа логики станка и привязки координат. У Fanuc и Mitsubishi эти данные лежат в SRAM-памяти, у Siemens — в CMOS/SRAM, и питаются они от литиевой батарейки на плате. Пока батарея жива, параметры сохраняются при выключении станка. Как только напряжение падает (типично через 3–5 лет, а у простоявшего станка и раньше), память обнуляется — и при включении стойка выдаёт ошибку батареи или потери параметров: BAT-аларм у Fanuc, соответствующие сообщения у Siemens и Mitsubishi.
Поэтому работа с данными — обязательная часть нашего ремонта, а не опция. Перед любым вмешательством мы снимаем бэкап: выгружаем параметры, компенсации и PLC-программу на внешний носитель. Это страхует от случайной потери при пайке и питании платы. После ремонта параметры заливаются обратно, проверяется логика и базирование осей. Если параметры уже потеряны — батарейка села во время простоя и копии нет, — восстанавливаем их из заводской или ранее сохранённой резервной копии, а при её отсутствии параметризуем станок заново по паспорту и кинематике. Отдельно восстанавливаем прошивку, если повреждена системная память, и при необходимости переносим параметры на исправный носитель. Заодно меняем батарейку и показываем, как делать регулярный бэкап параметров, чтобы следующий простой не превратился в потерю настроек станка.
Сценарии
Когда восстановление сильнее покупки новой стойки
Мы не обещаем «починить любую стойку». Беремся за задачи, где диагностика по звеньям даёт экономический смысл и снижает простой.
Станок встал, ошибка оси
Разбираем код аларма, проверяем силовую часть привода, энкодер и питание логики и даём вывод: ремонт платы, привода или восстановление параметров.
Стойка снята с производства
Восстанавливаем плату ЧПУ или сервоусилитель, когда новая стойка снята с поставки, идёт месяцами или стоит несоразмерно дорого.
Сели параметры после простоя
Станок стоял, разрядилась SRAM-батарейка — восстанавливаем потерянные параметры осей и компенсаций, заливаем прошивку и поднимаем стойку.
Стоимость
Ориентиры до диагностики
Финальную цену называем после стендовой проверки узла. Если нужны редкие силовые ключи, драйверы, восстановление прошивки или параметров SRAM, это фиксируется в КП до начала ремонта.
Первичная оценка по фото и коду ошибки0 ₽
Диагностика платы ЧПУ или приводаот 4 900 ₽
Ремонт сервопривода / сервоусилителяот 9 900 ₽
Восстановление платы ЧПУ / контроллераот 9 900 ₽
Ремонт энкодера / платы обратной связиот 6 900 ₽
Восстановление SRAM-параметров / прошивкиот 4 900 ₽
Срочное КП для юрлицапо задаче
Стойки и бренды
Принимаем на диагностику ЧПУ с понятной маркировкой
Список не означает «официальный сервис» и не обещает ремонт любой модели. Он помогает понять, по каким системам ЧПУ и приводам есть смысл прислать модель стойки, код ошибки и фото платы для первичной оценки.
Siemens SinumerikFanucMitsubishiHeidenhainDeltaOmronSchneider ModiconBeckhoffBosch RexrothYaskawa
FAQ
Вопросы перед отправкой платы ЧПУ
Короткие ответы нужны до заявки: так понятно, какие данные подготовить и чего ждать после диагностики стойки.
Можно ли оценить ремонт по коду ошибки или фото платы?
Да. Для первичной оценки достаточно модели стойки, кода аларма на экране (например, SV-аларма привода Fanuc или ошибки оси Siemens) и фото платы и повреждений. По этим данным инженер называет вероятную причину и риски ещё до того, как вы повезёте узел.
Что выгоднее — ремонт платы ЧПУ или покупка новой стойки?
В большинстве случаев ремонт. Новая стойка Fanuc или Siemens стоит от 200 до 800 тыс. рублей и едет 3–6 месяцев, а компонентный ремонт платы или сервопривода обходится в 15–60 тыс. рублей и занимает 3–7 дней. При стоимости часа простоя ЧПУ-станка в 5–50 тыс. рублей ремонт почти всегда окупается быстрее замены.
Сохраните ли вы параметры станка при ремонте?
Да, это отдельный этап работы. Перед вмешательством снимаем бэкап параметров и компенсаций, а после ремонта восстанавливаем их на плате. Если параметры уже потеряны из-за разряженной SRAM-батарейки, восстанавливаем их из резервной копии или заново и заливаем прошивку.
Какая гарантия на ремонт платы ЧПУ или сервопривода?
На выполненные работы и заменённые компоненты даём гарантию до 12 месяцев, условия фиксируем в акте. Гарантия распространяется на устранённую неисправность; на сопутствующий износ других узлов станка она не переносится.
Вы работаете с юрлицами и ЭДО?
Да. Для компаний доступны счёт, договор, КП до ремонта, акт выполненных работ и электронный документооборот, если он нужен вашей бухгалтерии. Срочное КП по задаче готовим под конкретный простой.
Что если плата или стойка снята с поставки?
Именно ради таких случаев чаще всего и обращаются. Мы восстанавливаем плату на компонентном уровне — меняем неисправные элементы, силовые ключи, драйверы и цепи, переносим параметры на исправный носитель, — когда новой детали уже нет в продаже или её ждать неприемлемо долго.
Следующий шаг
Пришлите модель стойки, код ошибки и фото платы
Инженер посмотрит вводные, скажет вероятную причину и риски и подскажет, как быстрее передать узел ЧПУ в работу.
