Силовой модуль IGBT
Пробой ключей, межфазное КЗ, выгорание модуля после перегрузки. Подбор и замена IGBT/IPM с проверкой балансировки фаз.
B2B · частотные преобразователи (ПЧ / VFD) · Москва и МО
Ремонт частотных преобразователей в Москве и МО
Компонентный ремонт ПЧ Danfoss, Siemens, Schneider, ABB, Vacon, Yaskawa и других: силовой модуль IGBT, драйверы затворов, конденсаторы DC-звена, цепь предзаряда и плата управления. Диагностика по коду ошибки, КП и документы.
КП до ремонтаСчет, акт, ЭДОГарантия на силовую частьМосква и МО

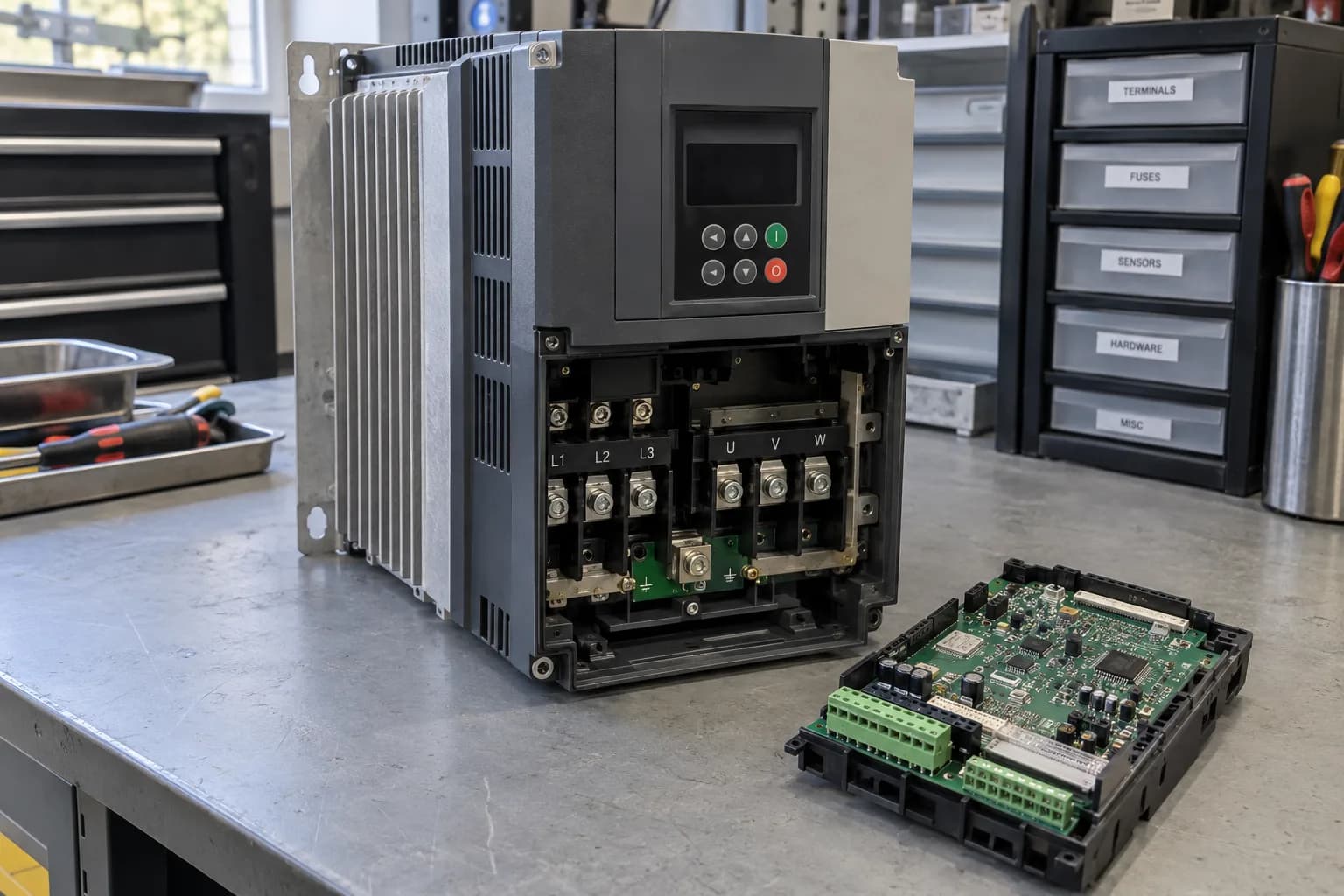

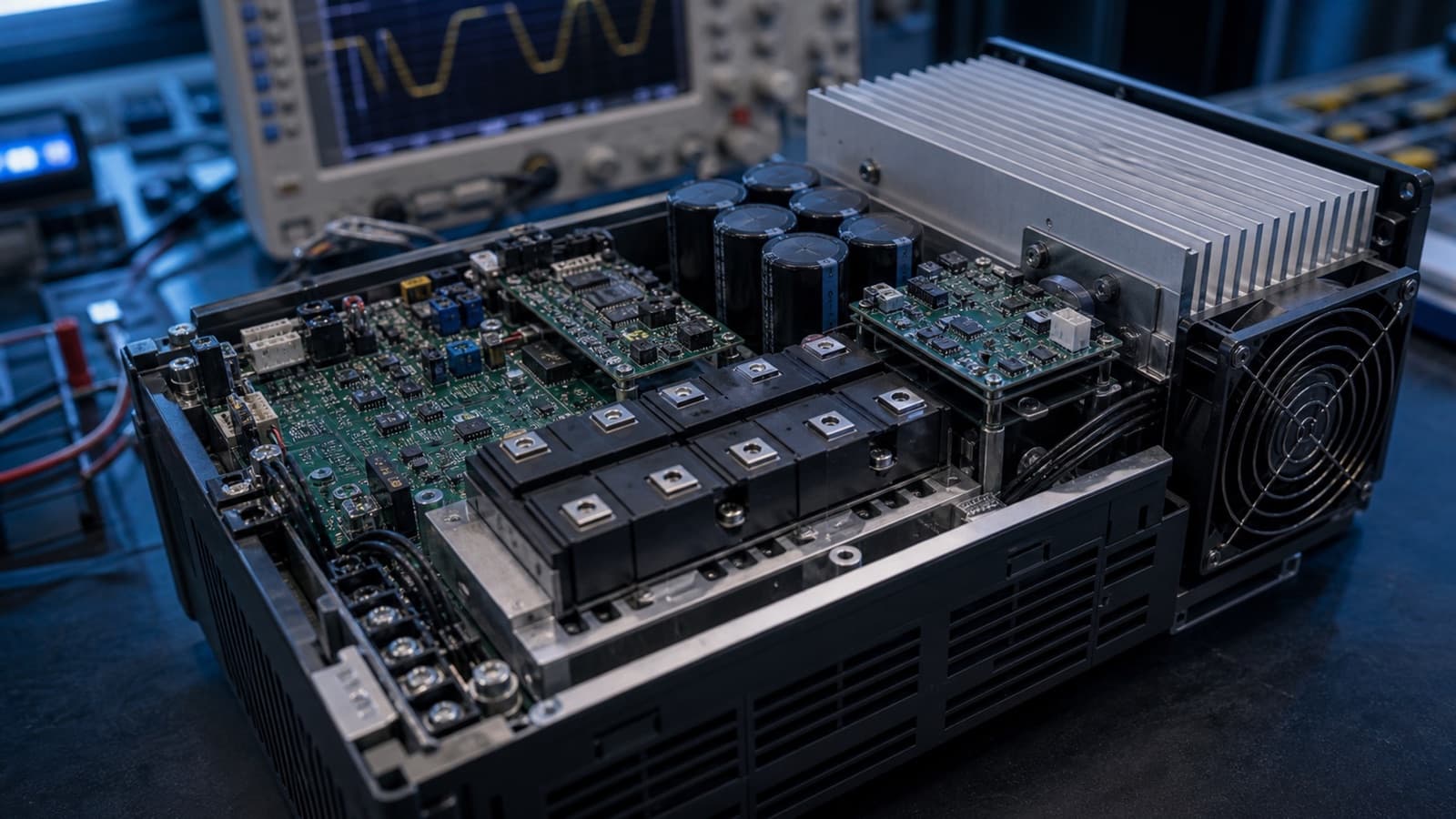

Стендовая проверка силовой части
Вывод инженера
пробит IGBT, привод ремонтопригоденЗамена силового модуля вместо нового ПЧ. КП и сроки — до старта.0 ₽оценка по фото шильдика и коду ошибки
от 3–12 недсрок поставки нового ПЧ — ремонт быстрее
до 12 месгарантия на силовые элементы
ЭДОКП, договор, счет, акт
Компонентный ремонт, а не замена блока
Меняем силовые элементы, а не привод за сотни тысяч
В большинстве отказов ПЧ виноват не весь преобразователь, а конкретный узел: пробитый IGBT-модуль, выгоревший драйвер затвора, потерявшие емкость конденсаторы DC-звена или реле предзаряда. Мы локализуем точку отказа и восстанавливаем именно ее.
- диагностируем причину аварии, а не меняем плату наугад;
- подбираем силовые ключи и драйверы, в том числе аналоги;
- после ремонта — прогон под нагрузкой, акт и гарантия.
Что ремонтируем
Узлы частотного преобразователя, по которым есть отказы
Частотный преобразователь — это выпрямитель, звено постоянного тока и силовой инвертор на IGBT с управляющей электроникой. Отказы концентрируются в силовой части и цепях ее управления. Мы работаем со всеми ключевыми узлами привода.
Драйверы затворов
Платы и микросхемы управления затворами IGBT, оптопары, цепи питания драйверов и защиты по короткому импульсу.
DC-звено (конденсаторы)
Вздутые и потерявшие емкость электролиты звена постоянного тока, балансировочные резисторы, рост пульсаций шины.
Цепь предзаряда
Реле и контактор предзаряда (precharge), зарядные резисторы, тиристор soft-charge — частая причина выбивания при включении.
Плата управления и DSP
Управляющий процессор/DSP, цепи питания логики, флеш с прошивкой параметров, интерфейсы Modbus/Profibus и панель.
Датчики тока и обратная связь
Шунты и датчики тока на эффекте Холла (LEM), цепи измерения напряжения DC-шины, обратная связь по энкодеру.
Тормозной модуль
Тормозной ключ (brake chopper) и цепь тормозного резистора, перегрев при частых остановах и большой инерции нагрузки.
Охлаждение и термозащита
Вентиляторы радиатора, термопаста под силовым модулем, датчики температуры — перегрев ведет к защите и деградации.
Симптомы и коды ошибок
С какими неисправностями частотника стоит обращаться
Формулировки и коды аварий ниже совпадают с тем, как проблему видят на панели ПЧ и описывают инженеры на стороне клиента.
ошибка перегрузки по току (OC / Overcurrent) при пуске или под нагрузкой
перенапряжение DC-шины (OV / Overvoltage) на торможении и выбеге
пробой на землю (Ground Fault / Earth Fault) — частотник не запускается
ПЧ уходит в защиту сразу после подачи питания или команды старт
гудит, но не выдает частоту на двигатель, нет вращения вала
выбивает автомат или УЗО в момент пуска двигателя
перегрев радиатора, ошибка по температуре, вентиляторы не крутятся
вздулись конденсаторы DC-звена, запах гари, искрит при включении

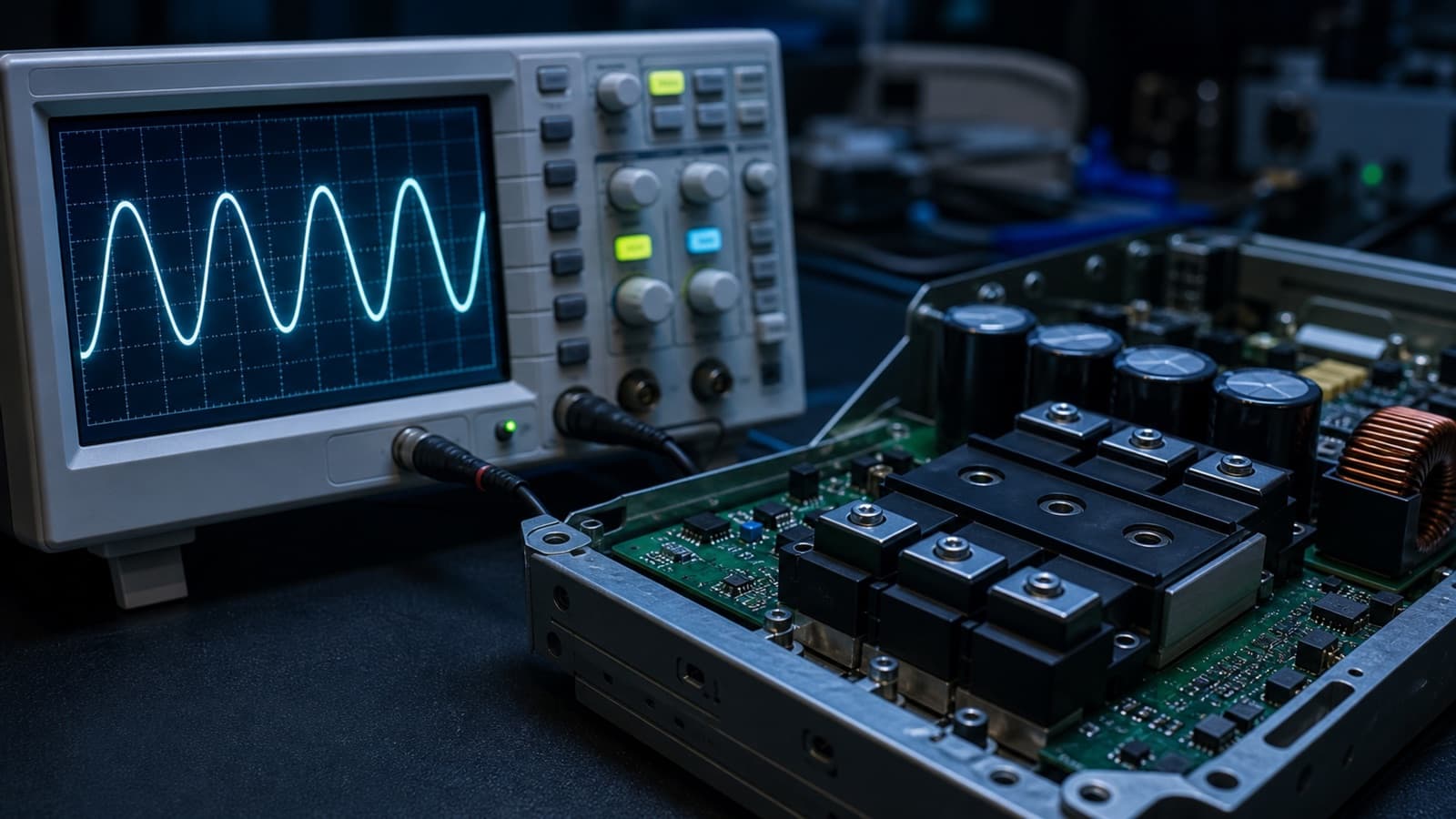

Процесс
От кода ошибки до прогона под нагрузкой и акта
Ремонт ПЧ нельзя вести как бытовую заявку. Нужна стендовая проверка силовой части, согласование стоимости до старта и документы после выдачи привода.
Получить КПФото шильдика и кода ошибки
Присылаете модель ПЧ, мощность, фото шильдика и код аварии с панели (например OC, OV, GF, OT).
Стендовая проверка силовой части
Прозваниваем IGBT-модуль, диодный мост, тормозной ключ, измеряем емкость и ESR конденсаторов DC-звена.
Проверка IGBT, драйверов и DC-шины
Локализуем отказ: силовой ключ, драйвер затвора, цепь предзаряда, датчик тока или плата управления.
КП и согласование
Фиксируем дефектовку, перечень силовых элементов, сроки, стоимость и гарантию до начала ремонта.
Ремонт с заменой силовых элементов
Меняем IGBT/драйверы/конденсаторы, восстанавливаем предзаряд, наносим термопасту, проверяем монтаж модуля.
Прогон под нагрузкой и акт
Запускаем на тестовом двигателе, проверяем все фазы и токи, отдаем акт, историю ремонта и гарантию.
Как это устроено
Как устроен частотный преобразователь и где он ломается
Понимание силовой цепочки ПЧ помогает заранее локализовать отказ и не платить за замену исправных узлов.
Как устроен частотный преобразователь и где он ломается
Частотный преобразователь — это короткая силовая цепочка из четырёх звеньев, и у каждого свой характер отказа. На входе стоит выпрямитель: диодный или тиристорный мост, который превращает сетевые 380 В переменного тока в постоянное напряжение. Дальше идёт звено постоянного тока (DC bus) — батарея электролитических конденсаторов, которая сглаживает выпрямленное напряжение и держит энергию для импульсной работы инвертора. Затем — IGBT-инвертор: шесть силовых ключей, которые широтно-импульсной модуляцией «нарезают» постоянное напряжение в трёхфазное переменное нужной частоты для двигателя. Управляет всем этим плата управления с DSP-процессором и драйверами затворов, которые усиливают слабые сигналы DSP до уровня, открывающего мощные IGBT. У Danfoss VLT, Siemens Sinamics, Schneider Altivar, ABB ACS, Vacon, Yaskawa и Delta схемотехника отличается в деталях, но цепочка одна и та же.
Ломается каждое звено по своей причине, и это видно по коду аварии. По входному выпрямителю и DC-звену бьют скачки и просадки сети, грозовые перенапряжения и частые включения под нагрузкой — отсюда пробой диодного моста, вздутие конденсаторов и ошибки перенапряжения шины (OV / Overvoltage), особенно на торможении и выбеге. По IGBT-инвертору бьёт перегрузка и короткое замыкание со стороны двигателя: межвитковое замыкание обмоток, пробой кабеля или изоляции мгновенно выжигает силовой ключ, и привод уходит в ошибку по току (OC / Overcurrent) или пробой на землю (Ground Fault). Отдельная история — высыхание электролитических конденсаторов: от постоянного нагрева электролит испаряется, ёмкость падает, пульсации DC-шины растут, и инвертор начинает работать в тяжёлом режиме даже без явной аварии. Драйверы затворов деградируют от перегрева и старения оптопар — затвор IGBT открывается не до конца, ключ греется и в итоге пробивается. Поэтому диагностика по звеньям почти всегда дешевле, чем замена всего преобразователя целиком.
Экономика простоя
Ремонт vs замена частотника: цена и сроки
Решение «ремонтировать или менять» почти всегда сводится к двум цифрам: стоимости простоя и сроку поставки нового ПЧ.
Ремонт vs замена частотника: цена и сроки
Новый промышленный частотник — это не запчасть со склада. В зависимости от мощности и серии он стоит от 50 тыс. до 500 тыс. рублей и выше, а поставка в текущих условиях занимает от 3 до 12 недель. Особенно это касается импортных приводов Danfoss VLT, Siemens Sinamics и ABB ACS: оригинал идёт под заказ, через параллельный импорт, нередко с предоплатой и без гарантии срока. А ещё новый частотник почти всегда нужно заново параметризовать под конкретную машину — задать разгон, защиты, ПИД и привязку к двигателю. Всё это время линия стоит, а вместе с ней простаивает участок: на приводах насосов, вентиляторов, конвейеров и экструдеров обычно держат ключевые операции, обойти которые нечем. Час простоя линии при этом обходится предприятию в тысячи и десятки тысяч рублей недовыпущенной продукции, не считая сорванных сроков и простаивающего персонала.
Компонентный ремонт выглядит иначе. Восстановление частотника с заменой IGBT, драйверов затворов и конденсаторов DC-звена обычно обходится в 6–20 тыс. рублей и занимает 2–5 дней — то есть в разы дешевле нового привода той же мощности и в несколько раз быстрее его поставки. Но решение всё равно зависит от мощности. Для мелких частотников до 2,2 кВт ремонт нередко неоправдан: такие приводы дёшевы, доступны на складе и часто залиты компаундом, из-за чего разборка дороже самого преобразователя, — здесь честнее порекомендовать замену. А вот для средних и мощных приводов от 7,5 кВт и выше, особенно импортных Danfoss, Siemens и ABB с долгой поставкой, ремонт почти всегда выигрывает: цена силового модуля и работы кратно ниже стоимости нового частотника, а простой сокращается с недель до дней. Какая из двух стратегий выгоднее в конкретном случае, мы считаем до начала работ и фиксируем вывод в КП.
Стендовая проверка
Что мы проверяем на стенде
Силовую часть нельзя «прозвонить и отдать». Частотник проверяется под нагрузкой, иначе скрытый дефект всплывёт уже на линии.
Что мы проверяем на стенде
Диагностика частотника начинается с силового модуля. IGBT проверяем сначала тестером — переходы, обратные диоды, отсутствие пробоя и обрыва, — а затем под напряжением, потому что часть дефектов проявляется только при нагреве и реальном токе. Дальше идёт DC-звено: измеряем ёмкость и, что важнее, ESR (эквивалентное последовательное сопротивление) электролитических конденсаторов. Конденсатор может показывать почти номинальную ёмкость, но из-за высохшего электролита иметь завышенный ESR — и именно он даёт рост пульсаций шины и перегрев. Затем осциллографом смотрим форму сигнала на выходных фазах: ШИМ должна быть симметричной по всем трём фазам, без «провалов» и несимметрии, которые выдают подсевший ключ или больной драйвер. Отдельно проверяем драйверы затворов — амплитуду и фронты управляющих импульсов, питание драйверов и работу защит по короткому импульсу.
Ключевой этап — прогон под нагрузкой на нагрузочном стенде (load-bank) или тестовом двигателе. Мы гоняем частотник под реальным током, контролируя нагрев радиатора, температуру силового модуля, пульсации DC-шины и токи по всем трём фазам, и выдерживаем привод в этом режиме, а не отдаём сразу после первого запуска. Это принципиально. Частотник, который «ожил» и красиво крутит вал на холостом ходу, легко умирает под нагрузкой: подсевший IGBT пробивается на номинальном токе, конденсатор с высоким ESR перегревается за минуты, слабый драйвер срывается в сквозной ток. Если проверять только на холостом ходу, такой привод вернётся на линию и встанет снова — уже на работающем оборудовании. Поэтому полноценное нагрузочное тестирование с контролем нагрева и пульсаций для нас обязательный этап: только после успешного прогона под нагрузкой и отсутствия ошибок OC/OV мы выдаём частотник с актом и гарантией.
Сценарии
Когда ремонт привода сильнее покупки нового ПЧ
Мы беремся за задачи, где компонентный ремонт дает экономический смысл, снижает простой линии и не зависит от сроков поставки нового преобразователя.
Линия встала, частотник в защите
Привод конвейера, насоса или вентилятора ушел в аварию и не сбрасывается. Быстро локализуем силовой отказ и даем вывод: ремонт или временный обход.
Запчасть снята с поставки
Новый ПЧ или родной IGBT-модуль недоступен либо едет 3–12 недель. Подбираем аналог силового ключа и восстанавливаем плату вместо ожидания поставки.
Нужны КП и документы для юрлица
Готовим коммерческое предложение, договор, счет и акт, работаем через ЭДО — чтобы ремонт привода прошел через бухгалтерию без вопросов.
Стоимость
Ориентиры до диагностики
Финальную цену называем после стендовой проверки силовой части. Стоимость зависит от мощности ПЧ, типа IGBT-модуля и доступности силовых элементов — все это фиксируется в КП до начала ремонта.
Оценка по фото шильдика и коду ошибки0 ₽
Диагностика ПЧ на стендеот 3 900 ₽
Замена драйверов IGBTот 5 900 ₽
Восстановление DC-звена (конденсаторы)от 6 900 ₽
Ремонт платы управления / DSPот 7 900 ₽
Замена силового модуля IGBTот 9 900 ₽
Срочное КП для юрлицапо задаче
Бренды частотников
Принимаем на диагностику ПЧ с понятной маркировкой
Список не означает «официальный сервис» и не обещает ремонт любой модели. Он помогает понять, по каким сериям приводов есть смысл прислать фото шильдика, мощность и код ошибки для первичной оценки.
Danfoss VLTSiemens SinamicsSchneider AltivarABB ACSVaconYaskawaDeltaMitsubishiLenzeHitachi
FAQ
Вопросы перед отправкой частотника
Короткие ответы нужны до заявки: так понятно, какие данные подготовить и чего ждать после стендовой диагностики.
Можно ли оценить ремонт частотника по коду ошибки?
Да. По фото шильдика, мощности ПЧ и коду аварии с панели (OC, OV, Ground Fault, OT и т. п.) инженер заранее называет наиболее вероятный узел отказа — силовой модуль, драйвер, DC-звено или плата управления — и говорит, есть ли смысл в стендовой диагностике.
Что выгоднее: ремонт или покупка нового частотного преобразователя?
Компонентный ремонт обычно стоит в разы дешевле нового ПЧ той же мощности, особенно для приводов от 7,5 кВт и выше. Новый частотник часто едет 3–12 недель под заказ, а ремонт с заменой IGBT и конденсаторов укладывается в несколько дней. Если восстановление нецелесообразно, мы скажем это до оплаты.
Какая гарантия на замену силовых элементов?
На замененные IGBT-модули, драйверы затворов и конденсаторы DC-звена даем гарантию, которая фиксируется в акте. Условия и срок указываем в КП до ремонта, чтобы для юрлица все было прозрачно.
Вы работаете с юрлицами и через ЭДО?
Да. Для компаний доступны договор, счет, КП до ремонта и акт. Подключаем электронный документооборот, если он нужен вашей бухгалтерии, и можем оформить ремонт привода официально.
Что делать, если IGBT-модуль снят с производства?
Подбираем функциональный аналог силового модуля по току, напряжению и корпусу, проверяем совместимость с драйверами и цепями управления. Это позволяет восстановить ПЧ, даже когда оригинальный модуль больше не выпускается, и не менять весь привод целиком.
Проверяете ли вы частотник под нагрузкой после ремонта?
Да. После замены силовых элементов выполняем прогон на тестовом двигателе: контролируем токи по фазам, напряжение DC-шины, отсутствие ошибок OC/OV и стабильность работы под нагрузкой. Только после успешного прогона выдаем привод с актом.
Следующий шаг
Пришлите модель ПЧ, фото шильдика и код ошибки
Инженер посмотрит вводные, назовет вероятный узел отказа, скажет, есть ли смысл в стендовой диагностике, и подскажет, как быстрее передать привод в работу.
