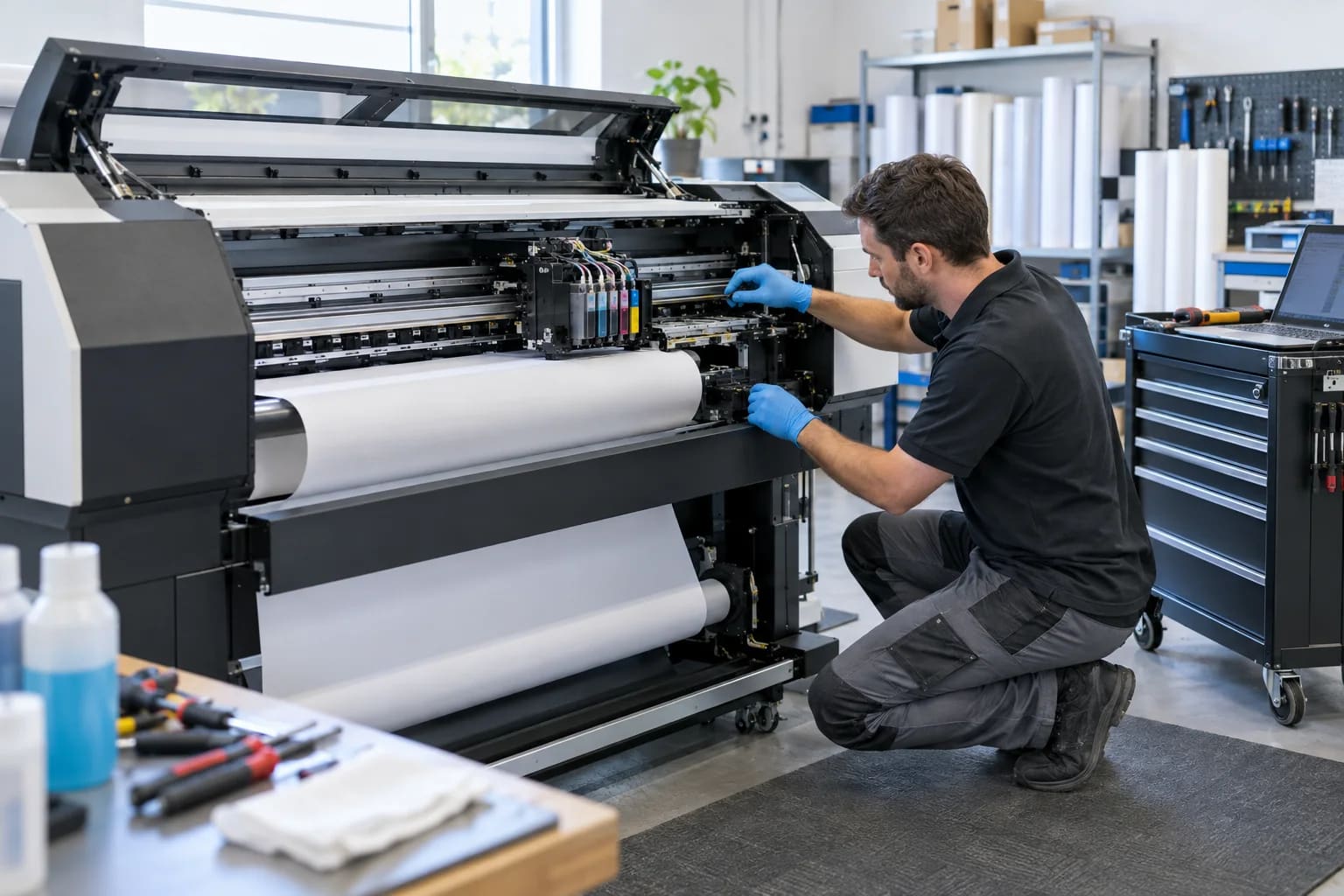

Ремонт плоттера и широкоформатного принтера: диагностика по дефекту
Что проверяют, если плоттер полосит, не подаёт материал, теряет цвет, ошибается по каретке или портит длинное задание.
Коротко
- Для первичной оценки нужны точная модель, технология печати, материал, чернила, код ошибки и исходный файл или фрагмент дефекта.
- Полосы могут быть связаны с соплами, подачей чернил, калибровкой, энкодером, материалом или механикой; замена головы без тестов рискованна.
- После ремонта проверяют не только тест сопел, но и подачу, совмещение, равномерность на рабочем материале и стабильность длинного задания.
Почему плоттер нельзя диагностировать как офисный принтер
Широкоформатная техника работает с длинным трактом материала, кареткой, системой подачи чернил и профилями, которые влияют на результат одновременно. Один симптом может быть механическим, расходным или программным. Полоса в направлении движения каретки и дефект по ходу протяжки требуют разных проверок. В рулонном задании важны натяжение, прижим, вакуумный стол, намотка и сушка, если они предусмотрены моделью. Поэтому заявка «плохо печатает» недостаточна. Нужны технология, точная модель, носитель, режим, чернила и участок отпечатка, где дефект повторяется.
Что собрать до обращения
Сфотографируйте шильдик, экран с кодом, установленные картриджи или ёмкости, тест сопел и фрагмент рабочего отпечатка. Запишите, когда менялись чернила, материал и настройки, проводилась ли очистка, был ли простой аппарата или перевозка. Сохраните файл задания и профиль, если дефект возникает только на конкретной работе. Не запускайте подряд множество прочисток: они расходуют чернила, заполняют сервисный узел и могут не помочь при подсосе воздуха или механической проблеме. Эти данные позволяют выбрать выезд, доставку узла или лабораторную диагностику.
Полосы и пропуски сопел
Тест сопел показывает, какие каналы работают нестабильно, но не объясняет причину автоматически. Возможны засор, воздух в тракте, нарушение герметичности, фильтр, демпфер, капа, помпа, шлейф, электроника управления или сама печатающая голова. Сначала оценивают историю чернил и простоя, затем состояние парковочного узла и подачи. Агрессивная промывка неподходящей жидкостью способна повредить материалы и смешать несовместимые составы. Решение о восстановлении или замене головы принимают после проверки питания, сигналов и чернильного тракта, а не по одному пропавшему каналу.
Каретка, энкодер и позиционирование
Ошибки каретки, смещение проходов, стук и остановка могут быть связаны с загрязнённой энкодерной лентой, датчиком, направляющей, ремнём, приводом, кабельной цепью или препятствием. След чернил на ленте меняет считывание позиции, но её нельзя протирать случайным растворителем. Инженер проверяет свободный ход, натяжение, люфты, кабели и повторяемость позиционирования. Если каретка ударилась о поднявшийся материал, дополнительно оценивают поверхность головы и высоту зазора. Простая калибровка не устранит механическое заедание или повреждённый ремень.
Подача рулона и перекос материала
Перекос, складки, следы роликов и уход размера возникают из-за установки рулона, направляющих, загрязнения прижимных роликов, натяжения, намотки или неверного типа материала. Сравните новый ровный рулон и текущий носитель, проверьте края, втулку и соответствие ширины настройкам. Для листовых моделей важны стол, вакуум и геометрия подачи. Если дефект нарастает по длине, сохраните весь фрагмент: начало и конец задания показывают накопленную ошибку. Ремонт механики подтверждают длинным прогоном, а не короткой тестовой полосой возле края.
Цвет, профиль и калибровка
Неверный цвет не всегда означает неисправность. Сначала исключают другой профиль, режим качества, материал, партию чернил и преобразование файла. Затем проверяют сопла, линейность подачи, совмещение проходов и аппаратную калибровку. Если один канал пропадает только после прогрева или на длинной заливке, это важный диагностический признак. Не сравнивайте экран и отпечаток без управляемого процесса, но и не списывайте явные полосы на профиль. Сервис должен разделить проблему формирования цвета, механики и подачи чернил и указать, какая часть реально проверена.
Парковочная станция и обслуживание чернильного тракта
Капа, вайпер, помпа и слив участвуют в очистке и хранении головы. Если капа не герметична, помпа не создаёт нужный поток или вайпер загрязнён, автоматические прочистки не восстанавливают сопла. Переполненный сервисный узел также требует внимания по правилам конкретной модели. Внешне исправная голова может терять каналы из-за воздуха и плохой парковки. При обслуживании проверяют совместимость жидкостей, герметичность соединений и состояние трубок. После вмешательства наблюдают стабильность нескольких тестов, а не один удачный отпечаток сразу после прокачки.
Электроника, шлейфы и питание головы
Если каналы исчезли резко, аппарат показывает электрическую ошибку или не определяет узел, проверяют шлейфы, разъёмы, загрязнение чернилами, питание и плату управления. Повторное включение после протечки может расширить повреждение. Устройство обесточивают, а разъёмы не переставляют наугад: неверное подключение способно повредить дорогую голову и электронику. Следы жидкости фотографируют до очистки. Компонентную диагностику проводят с измерениями, после чего согласуют восстановление платы, замену кабеля или узла. Подмена головы не должна использоваться как рискованный тест питания.
Ремонт на месте или в сервисе
Выезд оправдан для крупного аппарата, когда нужно увидеть установку, материал, климат, сеть, намотку и реальный процесс. Съёмную плату, блок питания или отдельный узел удобнее исследовать на стенде. До визита обеспечьте доступ, безопасное отключение, рабочий материал и файл, на котором проявляется дефект. Не перемещайте плоттер без подготовки транспортировочных фиксаторов и правил для чернильной системы. Формат ремонта зависит от массы, технологии и найденного участка; точный срок и стоимость появляются после диагностики и проверки доступности компонентов.
Как принять плоттер после ремонта
Приёмка начинается с теста сопел, но им не заканчивается. Проверяют движение каретки, подачу и обрезку материала, совмещение, калибровку, печать отдельных цветов и равномерных заливок. Затем запускают фрагмент реального задания на рабочем носителе и достаточной длине, чтобы проявились нагрев, накопленный перекос и нестабильность подачи. Для рулонной техники оценивают намотку и края. В акте фиксируют чернила, материал, режим, выполненные работы и известные ограничения. Короткая сервисная полоска не подтверждает готовность к производственному тиражу.
Профилактика после восстановления
Соблюдайте процедуру парковки и выключения, не оставляйте голову вне сервисной станции и используйте совместимые чернила. Контролируйте чистоту энкодера, направляющих и зоны материала только разрешёнными средствами. При длительном простое следуйте инструкции производителя для конкретной чернильной системы. Храните журнал замен, прочисток, кодов и образцов дефектов. Если каналы начинают выпадать чаще, не компенсируйте это бесконечными очистками: ранняя проверка герметичности и парковочного узла обычно даёт больше информации и снижает риск повреждения дорогих компонентов.
Для широкоформатной техники показателен не один идеальный тест сопел, а стабильность на реальном материале, в рабочем режиме и на достаточной длине задания.
Короткий чек-лист
- сфотографировать модель, код ошибки, тест сопел и дефект
- указать технологию, чернила, материал, профиль и режим
- не запускать серию прочисток без оценки результата
- остановить аппарат при протечке, ударе каретки или электрической ошибке
- подготовить рабочий файл и носитель для приёмочного теста
- проверить длинное задание, подачу, совмещение и стабильность цвета
Частые вопросы
Нужно ли сразу менять печатающую голову при пропусках?
Нет. Сначала проверяют сопла, парковку, помпу, герметичность, подачу чернил, шлейфы и управление. Замена без диагностики рискованна.
Почему тест сопел хороший, а на макете есть полосы?
Причина может быть в подаче материала, совмещении проходов, профиле, режиме, энкодере или нестабильности на длинной печати.
Можно ли отремонтировать плоттер на месте?
Часть диагностики и механических работ выполняют на месте. Платы и съёмные узлы иногда требуют стенда; формат определяют по модели и симптому.
Что нельзя делать после протечки чернил?
Не включайте аппарат повторно и не переставляйте шлейфы. Зафиксируйте место жидкости и передайте технику на проверку электроники.
