ИБП после скачка напряжения: что сгорает и как проходит ремонт

Что происходит при скачке напряжения

Если ИБП не включается после аварии, это ещё не диагноз «сгорел инвертор». Запишите время события, сообщение на дисплее, отключилась ли нагрузка и что наблюдали сотрудники. Причину перенапряжения и повреждённые узлы устанавливают отдельно; совпадение двух событий по времени не доказывает причинную связь.

При дыме, запахе гари, утечке, необычном нагреве или повреждении корпуса не проводите пробных запусков. Действуйте по аварийному плану объекта и привлеките ответственных специалистов. Не вскрывайте ИБП ради снимка: у APC Smart-UPS/Back-UPS даже отключённый от сети аппарат может оставаться опасным из-за внутренних батарей [1].

Почему визуального осмотра мало

Фото внешнего повреждения помогает описать состояние при передаче, но не подтверждает исправность внутренних узлов. Отсутствие копоти снаружи также не означает, что устройство можно включить. Для заявки достаточно доступного внешнего шильдика и уже видимого сообщения; получать их ценой опасного подхода к оборудованию не нужно.

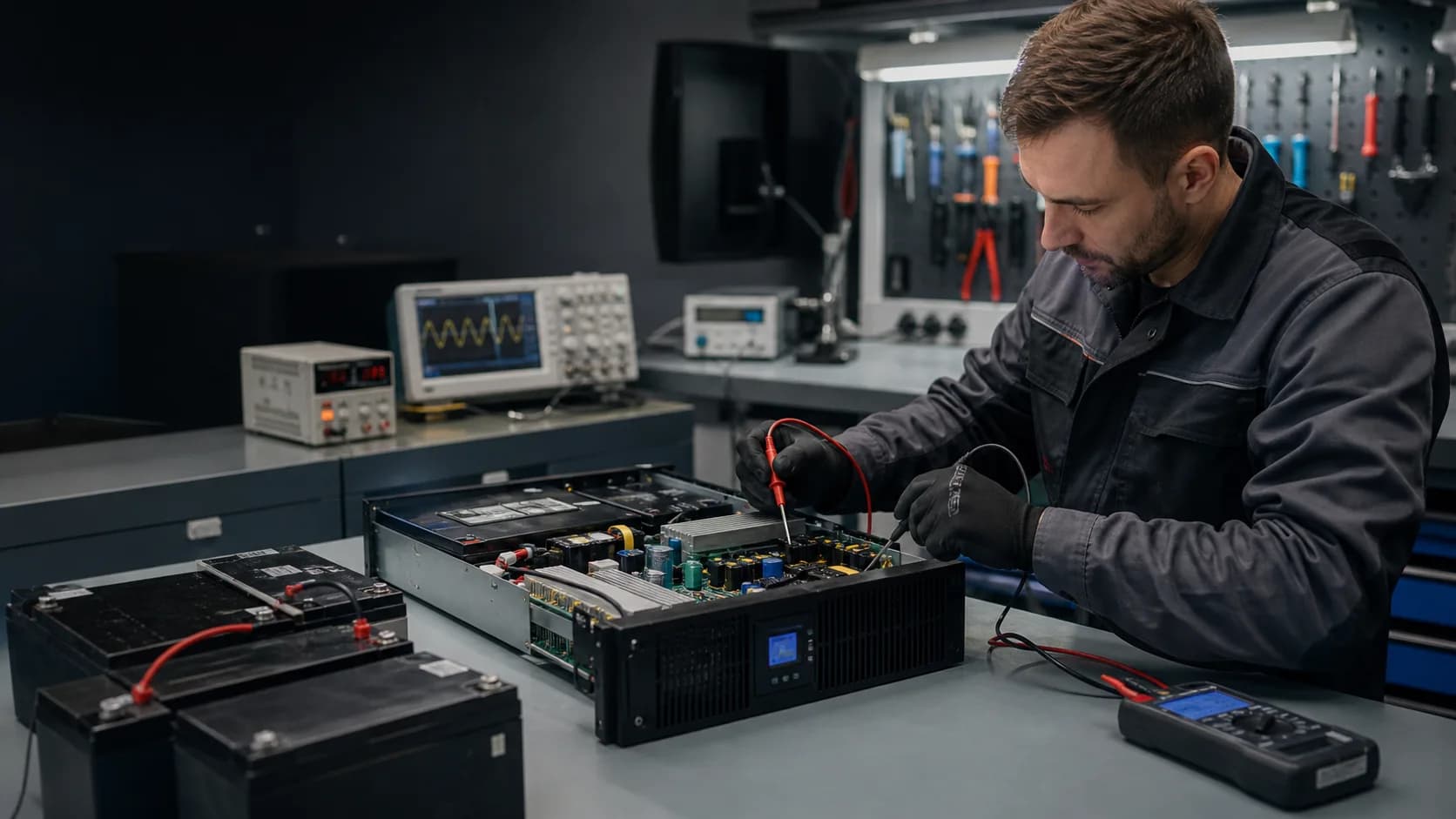

Внутренний осмотр и измерения относятся к сервисной диагностике. Попросите отделить в результате видимые повреждения, подтверждённые измерениями неисправности и ещё не проверенные гипотезы. Название предполагаемой детали в переписке не заменяет дефектовку.

Как отличить сетевую аварию от старой болезни ИБП

Сопоставьте сведения до и после события: последние ошибки, замены АКБ, изменения нагрузки, следы воды и предыдущие ремонты. Если этих данных нет, укажите «неизвестно», а не восстанавливайте историю по памяти. Внутренний отказ и внешняя авария могут требовать разных последующих мер.

В заключении полезны две отдельные строки: что повреждено и что известно о причине. Формулировка «отказ возник после отключения сети» точнее, чем неподтверждённое «повреждён скачком». Не заказывайте замену батарей только потому, что они старые: её необходимость должна быть объяснена результатом проверки.

Что проверяется после восстановления

До ремонта согласуйте, какой симптом требуется проверить, допустимо ли его безопасное воспроизведение и какой результат будет считаться подтверждённым. Повторять повреждающую аварию не нужно. Пуск, зарядка, работа от батареи и переход между режимами — разные проверки. Их применимость, последовательность и допустимую нагрузку определяет инженер по модели и состоянию аппарата.

В протоколе нужны проверенный режим, конфигурация батарей, условия и ограничения. Не существует универсального стендового запуска для любого ИБП. У Eaton 5P 650i–1550i и указанных 1U Rack исполнений руководство отдельно требует разобраться с активными аварийными сообщениями перед продолжением штатного пуска [2]; это не разрешение запускать повреждённый аппарат по общему совету.

Как снизить риск повторения

Ремонт устройства не устраняет неисправность электропитания здания или ошибку подключения. Ответственный специалист объекта должен оценить исходную схему и сообщить, можно ли возвращать оборудование в неё. Проверка розеток, защит и заземления не является заданием сотруднику без соответствующей подготовки.

Отдельно согласуйте вентиляцию, конфигурацию нагрузки, резерв и мониторинг. Допустимые режимы берут из документации, а не из общего процента загрузки. У трёхфазной Easy UPS 3S 10–30 кВА с внутренними батареями производитель прямо относит электрические работы к квалифицированному персоналу [3]. Не переносите процедуру этой серии на настольный UPS.

Входная защита после аварии

Входная защита — одна из возможных областей проверки, не готовый ответ на любой отказ. Наличие варисторов, фильтра, реле и других элементов зависит от конструкции. Инженер определяет состав измерений после безопасной подготовки аппарата, а клиент получает объяснение найденных повреждений.

Не заменяйте предохранитель более мощным, не перемыкайте его и не сбрасывайте срабатывающую защиту повторно. Такие действия могут скрыть исходный симптом и увеличить риск. Если предложена замена одного элемента, уточните, какие связанные цепи были проверены и чем подтверждён результат.

Инвертор, PFC и DC-шина

PFC, инвертор и DC-шина описывают разные части преобразования питания, но по внешней ошибке нельзя выбрать повреждённый каскад. Топология и внутренние цепи различаются. Для предложения по ремонту нужны точная модель и результаты диагностики, а не перечень деталей, которые «обычно сгорают».

Согласуйте проверку восстановленного узла и его взаимодействия с остальной системой. Исправность отдельной платы не доказывает работоспособность зарядного тракта, батарей и выходного питания в сборе. Внутренние напряжения и накопленную энергию оценивает специалист; эта статья не является инструкцией измерений.

Скачок сети или перегрузка нагрузки

Зафиксируйте наблюдение без подмены его диагнозом: пропало питание здания, сработал автомат, ИБП сообщил об ошибке или выключился один потребитель. Перегрузку, короткое замыкание и перенапряжение нельзя считать одним событием. По этим сведениям планируют отдельную проверку объекта и устройства.

Укажите состав оборудования, известную нагрузку и последние изменения подключения. Не воспроизводите аварию на рабочих серверах ради видео. Журнал передавайте в согласованном защищённом канале, удалив сведения, не относящиеся к отказу; публичная заявка не место для полного списка внутренних узлов компании.

Безопасная передача поврежденного ИБП

Сначала сообщите сервису о видимых повреждениях, возможной утечке, массе и комплектности. Не извлекайте застрявшую или вздутую батарею ради доставки, не передавайте такой комплект обычному курьеру без согласованного безопасного способа. APC отдельно рекомендует обращаться за указаниями при вздутых или протекающих батареях [1].

Порядок отключения батарей перед перевозкой определяют по руководству точного артикула и выполняют допущенные специалисты. Фото делайте только снаружи, без снятия крышек и контакта с повреждёнными частями. Формат выезда, демонтажа, упаковки и приёма нужно подтвердить до отправки; они не входят автоматически в ремонт.

Что входит в дефектовку

Запросите результат с исходным симптомом, подтверждёнными неисправностями и перечнем действительно выполненных проверок. Для батарей указывают, обследован ли весь комплект или отдельный модуль. Если причина сетевой аварии не установлена, это ограничение не следует заменять уверенной формулировкой.

Предложение по ремонту должно отделять диагностику, детали, восстановление, испытание и логистику. Уточните сроки, стоимость и гарантийные условия до согласования работ. Отсутствующая возможность проверки с вашим оборудованием должна быть видна в предложении, а не выясняться после возврата.

Проверка батарей после скачка

Сообщите известные данные АКБ: артикул штатного комплекта, дату установки, наличие внешних блоков и прежние сообщения об ошибках. Не открывайте батарейный отсек ради сбора этих сведений. Отсутствие информации допустимо; оно ограничивает предварительную оценку, но не оправдывает самостоятельный замер клемм.

Состояние батарей и зарядного узла оценивают раздельно по согласованной методике. Один индикатор заряда не является измерением доступной ёмкости. Если требуется замена, уточните совместимость всего комплекта и проверку зарядки после неё; обещание универсального времени автономии здесь неприменимо.

Ремонт после воды и загрязнения

Если было попадание жидкости, сообщите об этом до передачи, даже когда корпус уже сухой. Не включайте и не заряжайте аппарат ради подтверждения отказа. Следы загрязнения не задают автоматически состав очистки и не доказывают исправность после сушки.

Сервису важны время события, известный тип жидкости и последующие действия. Внутренние фото до очистки может выполнить инженер в рамках согласованной диагностики; клиент не должен разбирать корпус для них. Возможность приёма и дальнейших работ уточняют по состоянию оборудования.

Выезд или лаборатория после аварии

Выезд может потребоваться для оценки установленной системы, а лаборатория — для согласованной проверки аппарата или модуля. Выбор зависит от подключения, массы, батарей, доступного резерва и необходимых испытаний. Не снимайте плату самостоятельно ради удобной доставки.

Для согласования сообщите модель, состояние, место установки и допустимое окно остановки. Отдельно уточните, кто обеспечивает электрическое отключение и подъём тяжёлого оборудования. Наличие услуги ремонта ИБП не означает, что сервис автоматически выполняет электромонтаж или располагает стендом для любого трёхфазного исполнения.

Ограничения теста после ремонта

Испытание подтверждает только проверенные режимы и условия. Если проверяли плату без полного батарейного комплекта, это не результат испытания ИБП в сборе. Если использовали другую нагрузку, её отличие от рабочей конфигурации нужно отметить.

В протоколе попросите указать конфигурацию, режим, нагрузку, результат и оставшиеся ограничения. Зелёный индикатор и короткое включение не заменяют эти сведения. Не требуйте отключить рабочую сеть или разрядить повреждённую батарею ради формальной отметки: план и условия остановки согласуют заранее.

Гарантия и состав выполненных работ

До заказа уточните, какие работы, детали и проверки будут отражены в документах, какие условия гарантии применимы к согласованному ремонту. Статья не назначает общий срок или гарантию для любого повреждённого UPS. Дополнительные испытания и выезд должны иметь отдельные понятные условия.

При выдаче сопоставьте документы с исходной заявкой. Если причина отказа осталась неизвестной или часть системы не проверена, попросите явно указать это. Исправление платы и устранение аварийной ситуации в здании — разные результаты и разные зоны ответственности.

Контрольный запуск в серверной

Возврат в серверную планируют после сервисной приёмки и подтверждения готовности объекта ответственным специалистом. Определяют резервный путь, допустимый простой, состав подключаемого оборудования и критерий остановки. Это не инструкция сотруднику переключать байпас или автоматы.

Результат ввода фиксируют отдельно от лабораторного протокола: что установлено, какая схема и конфигурация проверены, сохранилась ли исходная ошибка. Если условия объекта не подтверждены, готовность устройства не превращается автоматически в разрешение подключить его обратно.

Карта допуска: пять этапов после аварии

Карту используют для согласования, не вместо руководства и аварийного плана. Для каждого этапа выберите ответственного и запишите результат: «подтверждено», «не проверено» или «нужно дополнительное действие». Переход к следующему этапу не должен стирать нерешённое ограничение.

• Объект: ответственный за электропитание и администратор оценивают последствия аварии и резерв. Повреждённый аппарат не запускают; решение об испытании возможно только после безопасной оценки квалифицированным специалистом и устранения препятствующих запуску повреждений. Результат — понятный статус объекта и выбранное безопасное действие.
• Передача: заказчик и сервис согласуют комплект, массу, батареи, отключение и доставку. Самостоятельное вскрытие и несогласованная перевозка повреждённых батарей исключены. Результат — подтверждённый способ передачи и приём.
• Диагностика: инженер фиксирует состояние и согласованный объём проверки. Работы сверх него сначала согласуются. Результат — подтверждённые неисправности, ограничения и предложение.
• Приёмка ремонта: сервис и заказчик сопоставляют выполненные работы с протоколом и исходным симптомом. Непроверенные режимы не объявляются исправными. Результат — принятая проверка и список оставшихся действий.
• Возврат: ответственный специалист объекта подтверждает условия подключения, администратор — готовность резерва и согласованное окно. Результат — запись контрольного ввода либо решение не подключать аппарат до устранения ограничений.

Лист согласования без внутренних фотографий

Можно подготовить эти поля для разговора с сервисом. Неизвестное оставьте неизвестным; не включайте ИБП и не открывайте корпус ради заполнения. Форма не является актом допуска и не даёт разрешения на электрические работы.

• Модель и доступный внешний артикул; время события и дословная ошибка: ___.
• Что наблюдали: отключение сети, срабатывание защиты, отказ выхода или одного потребителя: ___.
• Повреждения корпуса, запах, утечка или необычный нагрев: ___ / не оценено безопасно.
• Причина события: подтверждена кем и чем ___ / неизвестна.
• Комплект и батарейная конфигурация по имеющимся документам: ___ / неизвестны.
• Кто согласовал безопасность передачи и способ доставки: ___ / не согласовано.
• Что проверит сервис и какие условия нельзя воспроизвести: ___.
• Кто подтвердит готовность электропитания объекта и разрешит возврат: ___ / не назначен.

В РемФикс сначала согласуйте возможность приёма вашей модели и условия диагностики. Бланк помогает сформулировать запрос, но не подтверждает уже выполненные работы, наличие оборудования для любого испытания или причину отказа.
