Ground fault в частотном преобразователе: двигатель, кабель или плата
Как искать причину ground fault: изоляция двигателя, моторный кабель, влага, IGBT, датчики тока и цепи защиты частотника.
Инженерная редакция РемФикс · проверено сервисной лабораторией · обновлено
Коротко
- ✓Ground fault часто связан не с самим частотником, а с двигателем, кабелем, влагой или ошибкой подключения.
- ✓Если причина внутри блока, проверяют IGBT, датчики тока, защитные цепи, силовые дорожки и загрязнение платы.
- ✓Сброс ошибки без проверки изоляции может привести к пробою силового модуля.
Можно не дочитывать — пришлите симптом инженеру
Опишите устройство в разговоре: ИБП, плату, сервер, медоборудование или косметологический аппарат. Достаточно имени и телефона.
Что означает ground fault
Ground fault указывает на утечку или замыкание на землю в выходной цепи, двигателе, кабеле или внутри частотного преобразователя. Код ошибки защищает оборудование от опасного режима, но не говорит, где именно проблема. Если просто сбросить аварию и снова запустить привод, можно добить IGBT-модуль и получить более дорогой ремонт.
Сначала двигатель и кабель
В производственных условиях частая причина — поврежденная изоляция двигателя, влага в клеммной коробке, пробитый моторный кабель, плохое заземление или неправильная прокладка кабеля. Проверка мегомметром и осмотр подключения обязательны до подозрения на плату. Если новый частотник сразу показывает ту же ошибку, почти всегда нужно искать проблему в окружении.
Когда виноват частотник
Внутри преобразователя ground fault может появляться из-за пробоя IGBT, повреждения датчиков тока, загрязнения платы, влаги, трещин пайки, выгоревших защитных элементов или ошибок измерительной цепи. После аварии силовая часть может иметь частичный пробой, который проявляется не сразу, а при повышении напряжения или температуры.

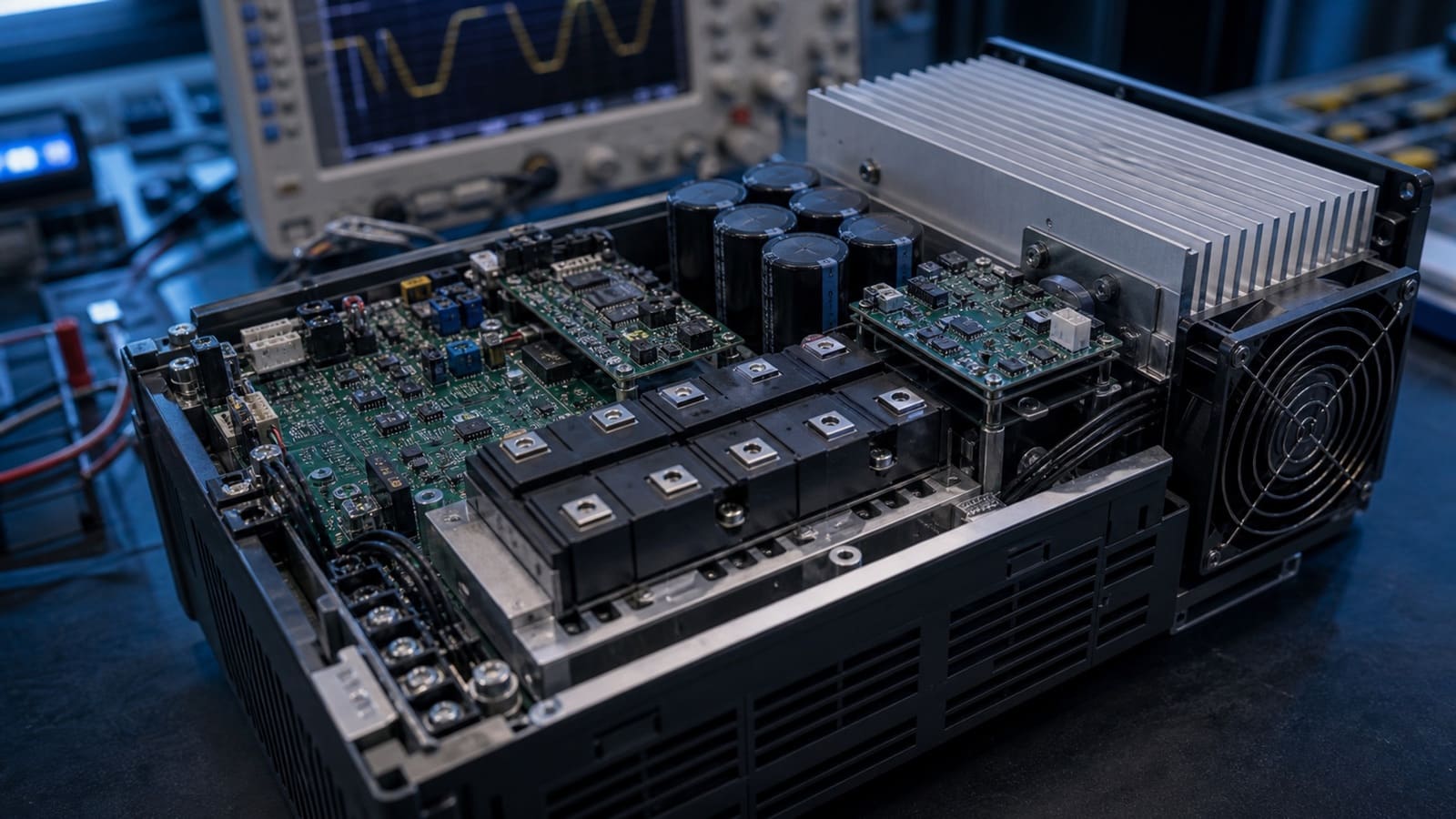

Диагностика в лаборатории
Блок проверяют на короткие замыкания, состояние IGBT, драйверов, DC-шины, датчиков тока, локальных питаний и защитных цепей. Плату осматривают под микроскопом, особенно если оборудование стояло в пыльном шкафу или рядом с влагой. После ремонта запуск выполняется осторожно, с контролем токов и без немедленного подключения к проблемной нагрузке.
Как избежать повторного отказа
После ремонта нужно проверить изоляцию двигателя, кабель, заземление, вентиляцию шкафа и параметры привода. Если причина была в СОЖ, пыли или влаге, стоит изменить защиту шкафа и регламент обслуживания. Для B2B важно не только починить частотник, но и убрать условие, которое вызвало ground fault.
Измерение изоляции без повреждения
Мегомметром проверяют двигатель и кабель по процедуре, которая соответствует напряжению оборудования. Перед измерением отсоединяют частотный преобразователь: испытательное напряжение нельзя подавать на подключенную силовую электронику. Результат сравнивают с документацией двигателя и предыдущими замерами, потому что одна цифра без контекста не подтверждает исправность.
Влага, пыль и токопроводящий налет
Пыль, масло и конденсат на плате создают путь утечки, особенно при нагреве и высокой влажности. В шкафу проверяют фильтры, уплотнения, обогрев и вентиляцию. Плату очищают только после отключения и дефектовки, затем осматривают под увеличением: налет под силовыми компонентами может сохранять проблему после внешней протирки.
Датчики тока и обратная связь
Ошибку ground fault иногда вызывает не реальная утечка, а неверный сигнал датчика тока, разъем или цепь обратной связи. Измеряют питание датчиков, сравнивают каналы и проверяют пайку. Если ошибка появляется только при разгоне, осматривают измерительную часть вместе с силовым модулем, а не ограничиваются заменой кабеля.
IGBT и DC-шина
Пробитый IGBT, диод или конденсатор DC-шины может давать короткое замыкание еще до подключения двигателя. Силовые элементы проверяют вне рабочего режима, контролируют сопротивления и отсутствие межэлектродного пробоя. После ремонта блок запускают через ограничение тока и постепенно повышают нагрузку, наблюдая токи и нагрев.
Пуск после ремонта
Сначала частотник проверяют без нагрузки и с безопасным тестовым двигателем, затем подключают штатную линию после подтверждения изоляции. Параметры сохраняют, ток двигателя и направление вращения проверяют отдельно. Для производства фиксируют длительность теста, коды аварий и условия, при которых привод возвращен в эксплуатацию.
Фильтр помех и заземление
Неправильное заземление, поврежденный экран кабеля и неисправный EMC-фильтр могут создавать ложные срабатывания или реальные токи утечки. Проверяют схему подключения, PE-проводник, клеммы и разделение силовых и сигнальных линий. После исправления измерения повторяют в том же состоянии, в котором привод работает на объекте.
Длинный моторный кабель
Длинная линия между преобразователем и двигателем увеличивает нагрузку на выходную часть и чувствительность к качеству изоляции. Учитывают длину, экранирование, способ прокладки и наличие выходного дросселя. Если ошибка появляется только на рабочей линии, тестовым кабелем отделяют неисправность частотника от проблемы монтажа.
Параметры двигателя
Неверно введенные данные двигателя не заменяют ground fault, но могут вызывать перегрузку и неправильный режим защиты. После проверки изоляции сверяют номинальный ток, напряжение, частоту, мощность и режим управления. Параметры изменяют по документации двигателя и сохраняют резервную копию до запуска.
Отчет для производства
В дефектовке указывают код ошибки, условия ее появления, результаты измерения изоляции, проверенные силовые узлы, замененные детали и итоговый тест. Для B2B дополнительно фиксируют рекомендации по шкафу, кабелю и обслуживанию. Это помогает доказать причину простоя и снизить вероятность повторной аварии.
Ложный ground fault
Если измерения двигателя и кабеля нормальные, а ошибка появляется только в одном режиме, проверяют датчики тока, драйверы и программные параметры защиты. Код не сбрасывают бесконечно: записывают момент срабатывания, частоту, нагрузку и температуру. По этим данным легче отделить аппаратную аварию от некорректной настройки.
Замена силового модуля
При пробое IGBT подбирают модуль по напряжению, току, корпусу и совместимости с драйвером. Замена только одного элемента без проверки соседних ключей, резисторов затвора и DC-шины часто заканчивается повторным пробоем. После пайки силовую часть проверяют отдельно, затем проводят постепенный запуск с контролем токов.
Сервис для нескольких приводов
Если ground fault появился сразу на нескольких линиях, проверяют общую причину: влагу в шкафу, качество питания, заземление, ошибку монтажа или технологическую мойку. Для предприятия удобно собрать перечень всех приводов, коды и условия отказа. Это позволяет провести диагностику серией и быстрее вернуть критичные узлы в работу.
Гарантия на ремонт
Гарантия относится к восстановленной плате и замененным компонентам при сохранении согласованных условий эксплуатации. Новая авария из-за плохой изоляции двигателя, влаги, неправильного подключения или перенапряжения считается отдельным случаем. Ограничения и результаты теста указывают в акте, чтобы производству было понятно, что именно проверено.
Заметка инженера
Ground fault — один из случаев, где ремонтный сервис и инженер на объекте должны работать вместе. Иначе блок можно починить, но снова поставить в плохую цепь.
Короткий чек-лист
- ✓не сбрасывать ground fault многократно без проверки
- ✓проверить изоляцию двигателя и моторный кабель
- ✓сфотографировать подключение и клеммник
- ✓проверить шкаф на влагу, пыль и перегрев
- ✓после ремонта запускать привод постепенно
Куда перейти дальше
Частые вопросы
Можно ли проверить ground fault без двигателя?
В лаборатории можно проверить частотник, но окончательная причина может быть в двигателе или кабеле на объекте.
Почему ground fault появляется после дождя или мойки?
Влага ухудшает изоляцию кабеля, двигателя и клеммных соединений, из-за чего частотник видит утечку на землю.
